產品特點：

·完整的變送器系列 ·測量范圍：0-0.5inH2O至6000psig

·結構小巧、堅固、抗震 ·模塊化結構

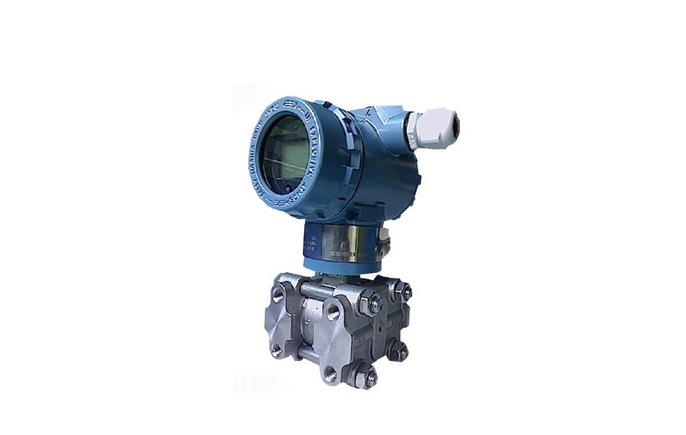

產品樣圖產品樣圖

　·阻尼可調

·多種選項，令應用靈活

·智能，模擬或低功耗電路

·電氣連接及安裝：配有多種過程連接器和安裝法蘭。[1]

工作原理：

      工作時，高、低壓側的隔離膜片和灌充液將過程壓力傳遞給灌充液，接著灌充液將壓力傳遞到傳感器中心的傳感膜片上。傳感膜片是一個張緊的彈性元件，其位移隨所受壓而變化(對于GP表壓變送器，大氣壓如同施加在傳感膜片的低壓側一樣)。AP絕壓變送器，低壓側始終保持一個參考壓力。3051L系列單法蘭液位變送器傳感膜片的最大位移量為0.004英寸(0.1毫米)，且位移量與壓力成正比。兩側的電容極板檢測傳感膜片的位置。傳感膜片和電容極板之間電容的差值被轉換為相應的電流，電壓或數字HART(高速可尋址遠程發送器數據公路)輸出信號。

技術參數：

液位測量精度達0.25%

校驗量程從2.5inH2O至8310inH2O

平面式，2-，4-，與6英寸伸出式膜片

多種可選灌充液，可滿足不同場合要求

小巧而質輕，易于安裝與維護

接液件材料：不銹鋼，哈氏合金和鉭

4-20mA，帶有基于HART協議的數字信號

低功耗，1-5Vdc，帶有基于HART協議的數字信號(0.8-3.2Vdc輸出，用選項代碼C2)

5注意事項：

(1)不適用于低功耗選項代碼M。

(2)該選項適用于膜片，上套，共面(Coplanar)法蘭，接頭，傳感器膜殼，下套/沖洗連接，及伸出部分。

(3)本機零點與量程調整為標準型，除非指定選項代碼J1或J3。

(4)不適用于危險場所認證代碼I1或K6。

(5)在工廠中預設置為符合NAMUR的操作，不能在現場改變為標準操作。

       液位變送器是測量罐內液位簡單可靠的測量儀器，是利用3051L系列單法蘭液位變送器的原理來測量差壓來測量液位，液位的高低與液位變送器所測得差壓成正比，液位變送器的過程連接通常采用隔膜法蘭式，膜片內充硅油作為壓力傳導介質。液體罐通常有敞口罐和帶壓罐之分，敞口罐上部通大氣，測量敞口罐液位的液位變送器只需高壓端連接過程法蘭，低壓側與大氣聯通。而帶壓罐則需要液位變送器高低壓側連接隔膜法蘭式，以測量高低取壓側的壓力差。
