主要特點：

   ◆品種齊全?？膳c1151同類產品進行互換　

　　◆精度高。穩定性好　

　　◆固體化結構，抗沖擊?？拐駝印?/p>

　　◆專業殼體結構。全天候使用　

　　◆量程和零位外部連續調節　

　　◆正遷移可達500％。負遷移可達600％　

◆阻尼可調



  1151系列電容差壓變送器配套安裝，用于從引壓點將信號引入1151系列差壓變送器正、負測量室，使引壓點與測量室接通或斷開。通過法蘭與變送器直接連接。



  由高低壓閥、平衡閥及兩個校驗（排污）閥組合為一體，與變送器配套安裝，導通或斷開測量點，并可隨時進行儀表在線檢查、校核、標定或排污；印洗。進口為Φ14接管焊接安裝，可固定與箱璧。FDF5-12 1151型五閥組的出口直接與變送器相連。

技術參數：

輸出信號：4～20MA.DC二線制（模擬）

         二線制4～20mA直流信號上疊加數字信號，由用戶選擇線性或開方輸出。（智能）

 供電電源：12～45V.DC(詳見負載特性圖)

 負載特性：

 電源影響：<0.005%/V

 負載影響：電源穩定時，無負載影響。

 測量精度：調校量程的±0.2%，±0.25%，±0.5%

         （標配精度為±0.5%，若選擇其他精度請在訂貨

         選型時注明。）

　   遷移特性：最大正遷移量500%

           最大負遷移量600%

注：① 負遷移量的絕對值，不大于一個工程大氣壓。

   ② 遷移后的上限或下限絕對值，均不應超過最大測量范圍的上限值。

   ③ 差壓流量變送器遷移會破壞開方特性，故不能進行遷移。

   ④ 絕對壓力變送器不能進行負遷移。

 阻    尼：通?？稍?.2～1.67秒之間可調，當灌充惰性液或帶遠傳裝置時，時間常數會增大。

 啟動時間：<2秒，不需預熱

 工作環境：環境溫度 -29～93℃（模擬放大器）

                   -29～75℃（數字/智能放大器）

                   -29～65℃（帶顯示表頭）

           環境濕度  0～95%

 防護特性：防護能力 IP65

 專業類型：隔爆型  Exd II BT4-6

           本安型  Exia II CT5

 靜壓影響：DP類零位誤差：對于14MPa，±0.1%最大量程限值或±0.25%最大量程限值（量程代號為3），在管道壓力下通過調零給予校正。

         HP類零位誤差：±0.5%最大量程限值，對于32MPa在管道壓力下通過調零給予校正。

 電磁輻射影響：0.05%最大量程值，接受輻射頻率27～500MHz，試驗場強3V/m。

 指示表(%)：電流表  標尺長44.5mm  精度±2%

           液晶數顯                精度±0.2%

 振動影響：任何方向200Hz振動時，±0.05%/g。

 安裝位置：膜片未垂直安裝，可能產生小于0.24KPa的零點誤差，但可通過調零來消除。

 重    量：5.4Kg（不包括附件）

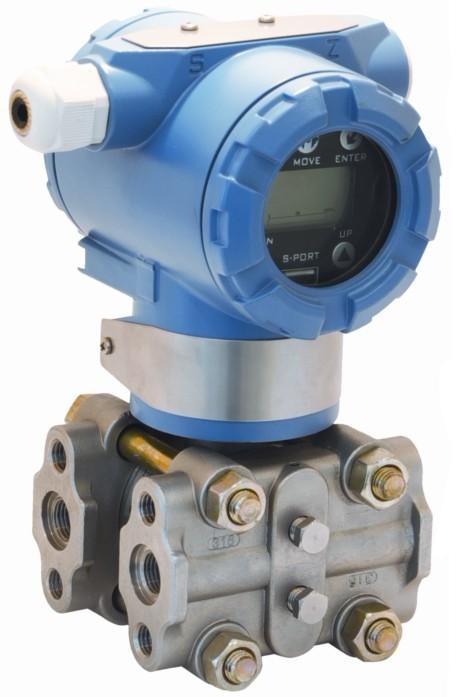

    1151型變送器具有非常豐富的品種，這些品種可以精確地測量微差壓至大差壓、低壓力至高壓力、液位、真空度和比重。配合節流裝置還可以測量流量，不采用開方器。



法蘭式液位變送器，有平法蘭和插入式法蘭；安裝法蘭有3”和4”、150”（工作壓力為1.89Mpa）和300”（工作壓力為4.95Mpa）四種組合可供用戶選用。接液材料除316不銹鋼之外，還有哈氏合金、蒙耐爾和鉭，可使用于腐蝕性介質中。



     采用金屬密封的δ室作為感測元件，使變送器消除機械方式傳遞力時抗沖擊和振動差的問題；消除外部應力和扭矩引起的誤差，保證變送器具有較高的穩定性能，同時減小靜壓（13.79Mpa～31.0Mpa）引起的誤差；由于各品種采用大致相同外型尺寸的δ室，使1151整個系列從測量0.12Kpa的微差壓型到測量41.37Mpa的壓力型，都具有大致相同的外型和重量。
